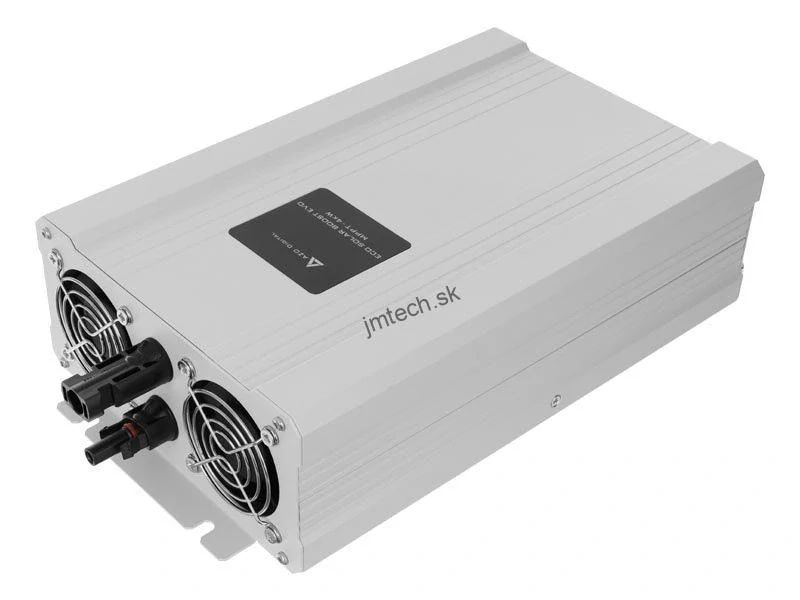

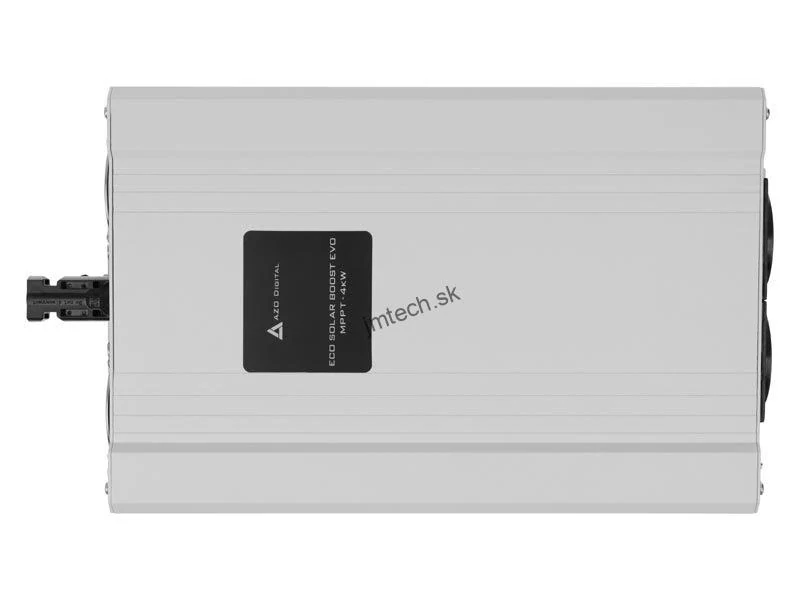

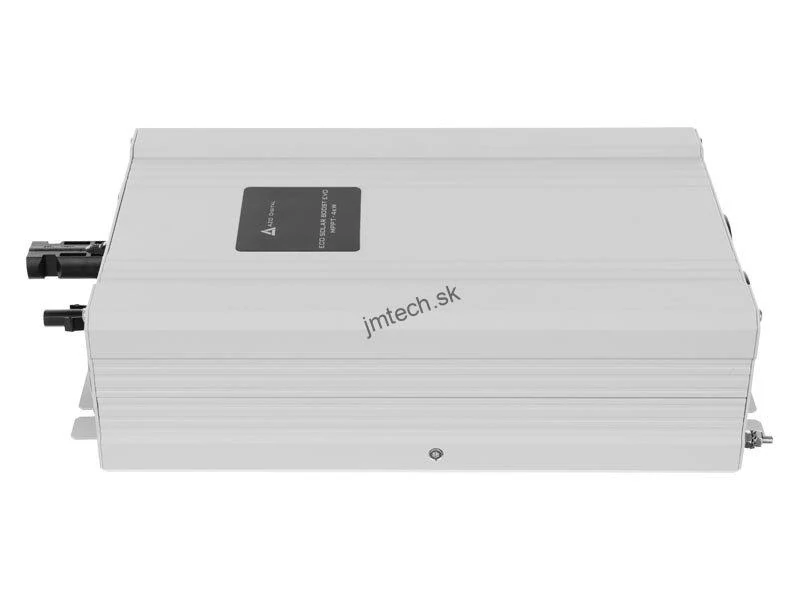

✅ Solárny menič EVO MPPT-4000 4 kW - AZO00D1394

➡ Meniče zo série ECO Solar Boost EVO sú novou generáciou známych a uznávaných zariadení, ktoré umožňujú priame využitie fotovoltaických panelov na napájanie vykurovacích zariadení. Boli navrhnuté na základe dlhoročných skúseností našich inžinierov a cenných pripomienok zákazníkov. Okrem toho sa vďaka podpore umelej inteligencie v procese navrhovania vyznačujú ešte väčšou spoľahlivosťou.

➡Séria EVO ponúka AC výstup s maximálnym prúdom 16 A a vylepšený algoritmus práce, vďaka ktorému si menič dokonale poradí aj v podmienkach nízkeho slnečného žiarenia, najmä pri východe a západe slnka.

➡Menič ECO Solar Boost EVO umožňuje napájanie vykurovacích zariadení, ako sú bojlery, radiátory, elektrické ohrievače, infračervené žiariče (IR) alebo vykurovacie rohože, priamo z PV panelov.

➡Konštrukcia systému je jednoduchá a vyžaduje len menič, niekoľko štandardných PV panelov s výkonom 400 – 700 W, ktoré sú zapojené sériovo alebo sériovo-paralelne, s celkovým napätím v rozsahu 120 – 300 V (Voc @ 25°C) a prijímač energie s ohrievačom s výkonom 200 – 4000 W.

✅ Jednosmerný prúd produkovaný fotovoltickými panelmi, ktoré nie je možné priamo napájať vykurovacími zariadeniami, sa v meniči premieňa na striedavý prúd, ktorý umožňuje bezpečné napájanie vykurovacích zariadení.

Menič má prioritný výstup č. 1 a závislý výstup č. 2. Umožňuje to pripojenie dvoch vykurovacích zariadení, napr. Dva bojlery. Prvý z nich sa najprv zahreje, zatiaľ čo druhý začne pracovať v okamihu, keď termostat prvého zariadenia preruší spotrebu energie z meniča.

➡POZOR! - Vykurovacie zariadenia s elektronickými regulátormi môžu byť napájané iba z výstupu číslo 1.

Výstup číslo 2 je určený výhradne na obsluhu ohrievačov s bimetalickým termostatom.

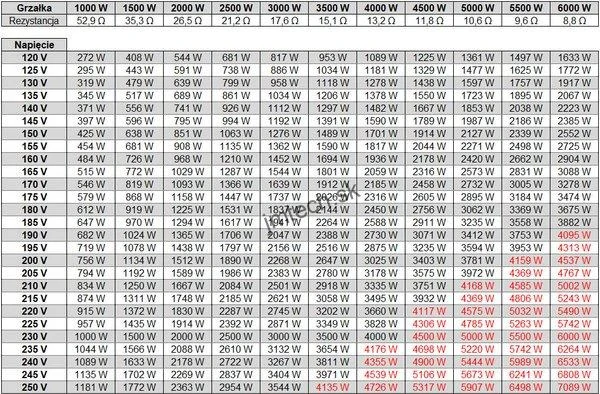

✅ V tabuľke je uvedený spôsob výberu optimálneho ohrievača v závislosti od výkonu a napätia systému PV. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť systému PV na ohrev vody.

Z vyššie uvedenej tabuľky možno využiť dva spôsoby:

➡vypočítajte skutočný výkon ohrievača v systéme;

➡vyberte si vhodný ohrievač pre už existujúcu PV inštaláciu.

• 1. Keď poznáme pracovné napätie (Vmp) sériového systému panelov (ľavá stĺpa) a výkon ohrievača nainštalovaného v bojleri (horný rad), zistíme, aký skutočný výkon sa na ohrievači uvoľní. Príklad: napätie panelov (Vmp) 170 V a ohrievač 3000 W = skutočný výkon 1639 W

• 2. Keďže poznáme pracovné napätie (Vmp) sériového systému panelov (ľavá stĺpa) a vieme, aký výkon chceme dosiahnuť (tabuľka), zistíme, aký ohrievač treba nainštalovať (horný rad). Príklad: napätie panelov (Vmp) 200 V a očakávaný výkon 3000 W – je potrebné nainštalovať ohrievač s výkonom 4000 W.

➡ POZOR!

napätie otvoreného obvodu (Voc) sa na vyššie uvedené výpočty nepoužíva. Je však potrebné venovať osobitnú pozornosť tomu, aby jeho hodnota neprekročila prípustné napätie meniča 350 V. Vzhľadom na variabilitu napätia panelov vzhľadom na teplotu okolia je potrebné pri navrhovaní inštalácie použiť bezpečnú zásobu napätia otvoreného obvodu vo výške približne 15 %. V praxi to znamená, že toto napätie merané pri teplote 25 °C by nemalo prekročiť 300 V.

➡ Technické údaje:

• Vstupné napätie (DC): 120 V÷ 350 V
• Výstupné napätie RMS (AC): 120 V ÷ 250 V
• Frekvencia výstupného napätia: 50 Hz
• Priebeh výstupného napätia: modifikovaná sínusoida
• Maximálny výkon: 4000 W
• Maximálny prúd: 16A
• Prepínací bod na sieť / panely: 40 V / 80 V (±5 %)
• Pripojenie PV panelov: sériové alebo sériovo-rovnobežné
• Vstupný napájací konektor DC: MC4 – 1 ks
• Výstupná zásuvka AC: typ E (s kolíkom) - 2 ks
• Teplota prevádzky: -25 °C ÷ 55°C
• Účinnosť: > 97 %
• Chladenie: aktívne (automatická regulácia)
• Stupeň ochrany (IP): IP21
• Funkcia MPPT: áno
• Tepelná ochrana: 80 °C
• Ochrana proti preťaženiu: áno
• Zabezpečenie proti skratu: áno
• Ochrana proti prepätiu: áno
• Podpora odporového zaťaženia: áno
• Podpora kapacitného zaťaženia: nie
• Podpora indukčného zaťaženia: nie
• Obal: hliník
• Rozmery (dĺžka) š. výška ): 315 x 170 x 80 [mm]
• Hmotnosť: 1,9 kg

➡️ AZO Digital

je poľská spoločnosť je poľská technologická spoločnosť, ktorá aktívne pôsobí v mnohých oblastiach. Ich silnou stránkou sú však zariadenia na zmenu napätia elektrických inštalácií v koľajových vozidlách, traktoroch, dodávkach, jachtách a motorových člnoch.

Skúsený inžiniersky tím spoločnosti AZO Digital sa vyznačuje najlepšími vlastnými technickými riešeniami. V súlade s najvyššími štandardmi kvality vyplývajúcimi z certifikácie ISO9001:2008 realizujú návrhy zariadení zodpovedajúce aktuálnym potrebám trhu.

Všetky vyrábané produkty majú potrebné bezpečnostné povolenia a certifikáty.
