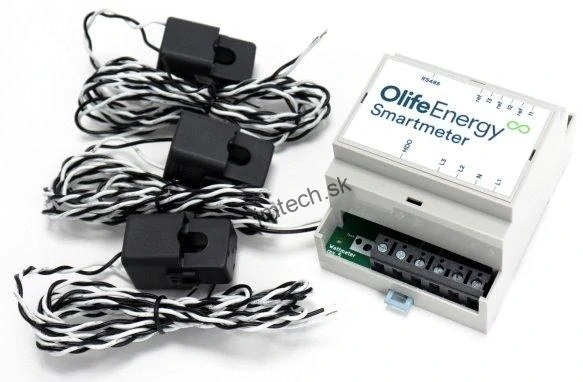

OlifeEnergy SmartMeter BASE

SmartMeter je zariadenie, ktoré riadi výkon jednej nabíjacej stanice a je možné ho použiť pre Wallboxy, Doubleboxy aj AC stojanové nabíjacie stanice v prevedení BASE aj SMART.

SmartMeter meria aktuálnu spotrebu objektu alebo jeho čiastkového okruhu, a vyhodnocuje dostupný príkon pre nabíjacie stanice OlifeEnergy. Podľa dostupného príkonu potom riadi nabíjací prúd. Zaisťuje optimálne využitie kapacity elektrickej prípojky a zabraňuje tak preťaženiu alebo výpadku siete. Meranie prebieha nepriamo pomocou meracích transformátorov s delným jadrom. Meracia jednotka zaberá v rozvádzači veľkosť 5 modulov (jednotka + 1 istič), ďalších 5 modulov zaberá jednotka pre komunikáciu s OlifeEnergyCloud, a je napájaná z rozvádzača fázovým napätím 1P + N 230V, v prípade merania výkonu potom 3P + N(PEN) 400 V/50. Komunikácia so stanicou prebieha po sériovej linke pomocou zbernice RS485 s protokolom MODBUS RTU, zbernica je galvanicky izolovaná. Na pripojenie je využitý konektor RJ45.

SmartMeter je možné rozšíriť o bezdrôtový modul (SmartMeter Wireless), ktorý umožňuje komunikáciu s Wallboxom, Doubleboxom aj Stojanovou dobíjacou stanicou AC.

Špecifikácia SmartMeter

• Merané veličiny: činný výkon, energia, AC prúd, AC napätie
• Menovité napätie: AC 230 / 400
• Menovitý prúd: 16 – 120 A podľa použitých prúdových transformátorov
• Menovitá frekvencia siete: 50 / 60 Hz
• Komunikačné rozhranie izolované: RS485
• Komunikačný portokol: MUDBUS RTU
• Pripojenie - fázové napätie: skrutková svorkovnica 2,5 mm
• Pripojenie - RS485: RJ45 - FTP, UTP Cat5, Cat6
• Montáž: DIN lišta
• Šírka: 5M (87,5 mm) + 5M na pripojenie OlifeEnergy Cloud
• Prevádzková teplota: -25 až +50 °C
• Krytie: IP 20
• V balení sú tri cievky s otvorom pre kábel s max. priemerom 15 mm
